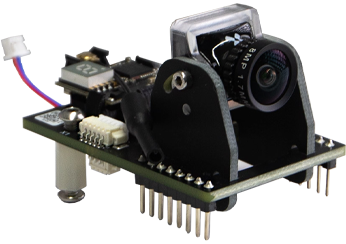

Модуль FPV

FPV-модуль (First Person View) - транслирует изображение с камеры в эфир за счет видеопередатчика. Поймав сигнал на FPV очках, позволяет оператору наблюдать изображение и управлять квадрокоптером за пределами прямой видимости.

Модуль подключается снизу платы-адаптера

Сборка

Шаг 1

Закрепите стойки при помощи винтов из комплекта модуля.

Шаг 2

Установите ушки кронштейна таким образом чтобы их пазы были зафиксированы в пластине модуля.

Шаг 3

Обратите внимание на ориентацию камеры по положению коннектора, установите камеру и зафиксируйте ее с помощю винтов.

Шаг 4

Зафиксируйте кронштейн видеопередатчика на плате модуля с помощью двух саморезов из комплекта.

Шаг 5

Установите видеопередатчик в кронштейн и подключите антенну.

Шаг 6

Соедините камеру и видеопередатчик с платой модуля.
Зафиксируйте модуль на плате-адаптере вашего квадрокоптера и подключите кабель питания (коннектор X7).

Обратите внимание на схему подключения камеры с платой модуля, не перепутайте

Сборка завершена

Настройка видеопередатчика Eachine VTX03

Для настройки видеопередатчика Eachine VTX03 доступно 3 ключевых параметра:

Мощность видеопередатчика, влияет на дальность передачи изображения.
Канал (Channel), меняет частотный диапазон, позволяя минимизировать помехи от другого оборудования на той же частоте.
Группа (Band), меняет частотный диапазон, позволяя минимизировать помехи от другого оборудования на той же частоте.

Настройка мощности

По умолчанию видеопередатчик Eachine VTX03 находится в режиме тишины (уровень мощности 0), для смены мощности удерживайте кнопку на корпусе видеопередатчика в течении 5 секунд, пока не начнет мигать цифра 0, после чего короткими нажатиями выберите мощность:

одно деление = 25 МВт - рекомендуемый уровень мощности для учебных полетов.
два деления = 50 МВт
три деления = 200 МВТ

Будьте осторожны используя повышенную мощность, видеопередатчики имеют свойство сильно нагреваться при простое и требуют воздушного охлаждения

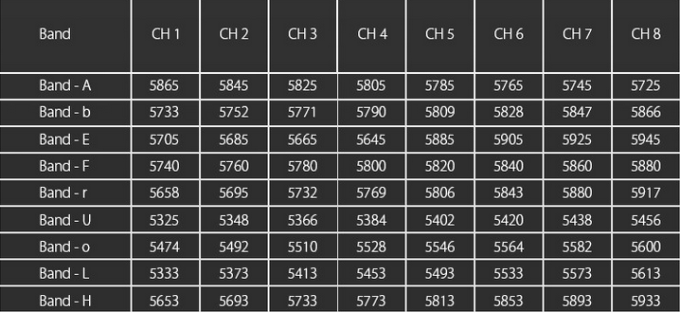

Настройка частоты

По умолчанию видеопередатчик Eachine VTX03 настроен на канал 1, группа А. Если у вас один FPV видеопередатчик, можно пропустить настройку, в ином случае вы можете столкнуться с помехами при работе нескольких видеопередатчиков на одной частоте.

Канал и группа работают в паре, в совокупности меняя частоту на которой идет трансляция изображения, таким образом, при работе нескольких видеопередатчиков, можно развести их на разные частоты для работы с разными FPV очками.

Короткое нажатие на кнопку видеопередатчика изменит канал.
Удерживайте кнопку в течении 2 секунд, пока не начнет мигать буква А, после чего короткими нажатиями выберите группу.

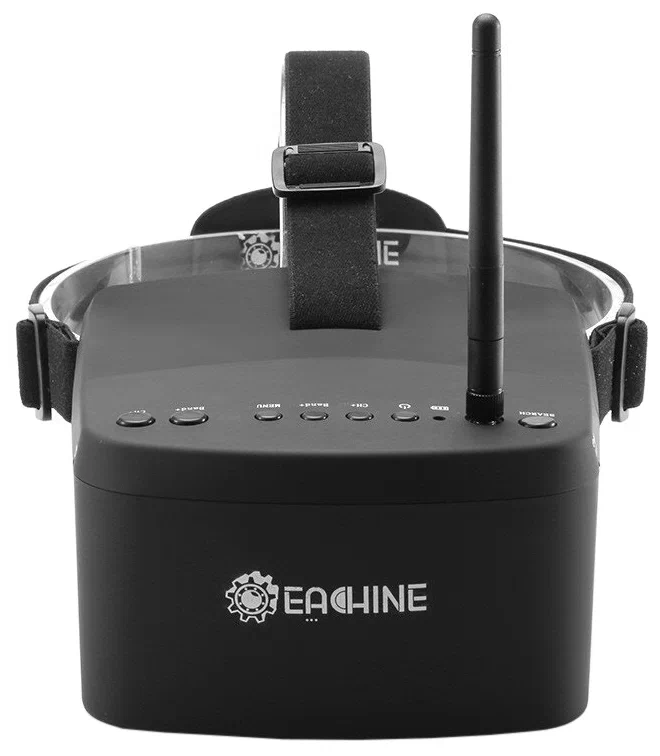

Настройка шлема Eachine EV800

FPV шлем выполняет функцию видоеприемника. При настройке на частоту видеопередатчика - получают изображение и выводят его на экран, позволяя направлять квадрокоптер вне его прямой видимости оператором.

Нажмите кнопку Search на корпусе шлема, начнется автоматический перебор каналов и групп, шлем остановится на той частоте, где есть трансляция. Важно понимать, что шлем может остановиться на соседних частотах, то есть некорректно определит канал и группу, таким образом вы получите нестабильное изображение, просто нажмите на кнопку Search еще раз и убедитесь, что шлем нашел канал и группу именно вашего видеопередатчика.
