Аппаратура РУ BetaFPV LiteRadio 2SE

Инструкция пользователя LiteRadio 2SE

Скачайте инструкцию по работе с аппаратурой РУ BetaFPV LiteRadio 2SE

Настройка аппаратуры

Выполниете необходимую настройку аппаратуры РУ

Настройка ELRS-приёмника

Подготовьте приёмник Мини 2 к работе

Привязка к приёмнику Мини 2

Выполните сопряжение аппаратуры РУ и приёмника Мини 2

Базовые операции и элементы управления

Ознакомьтесь с устройством LiteRadio 2SE

Настройка аппаратуры

Настройка аппаратуры происходит через приложение BETAFPV Configurator. Для продолжения настройки скачайте конфигуратор под вашу операционную систему из раздела Assets.

1. Подключите аппаратуру к ПК с помощью USB-кабеля. Обратите внимание, что предварительное включение не требуется.

2. Запустите BETAFPV Configurator и нажмите жёлтую кнопку «Click to Active Configurator for Radio Transmitter». Конфигуратор перейдёт в режим настройки радиоаппаратуры.

3. Выполните подключение нажав кнопку Connect RC в верхнем меню конфигуратора.

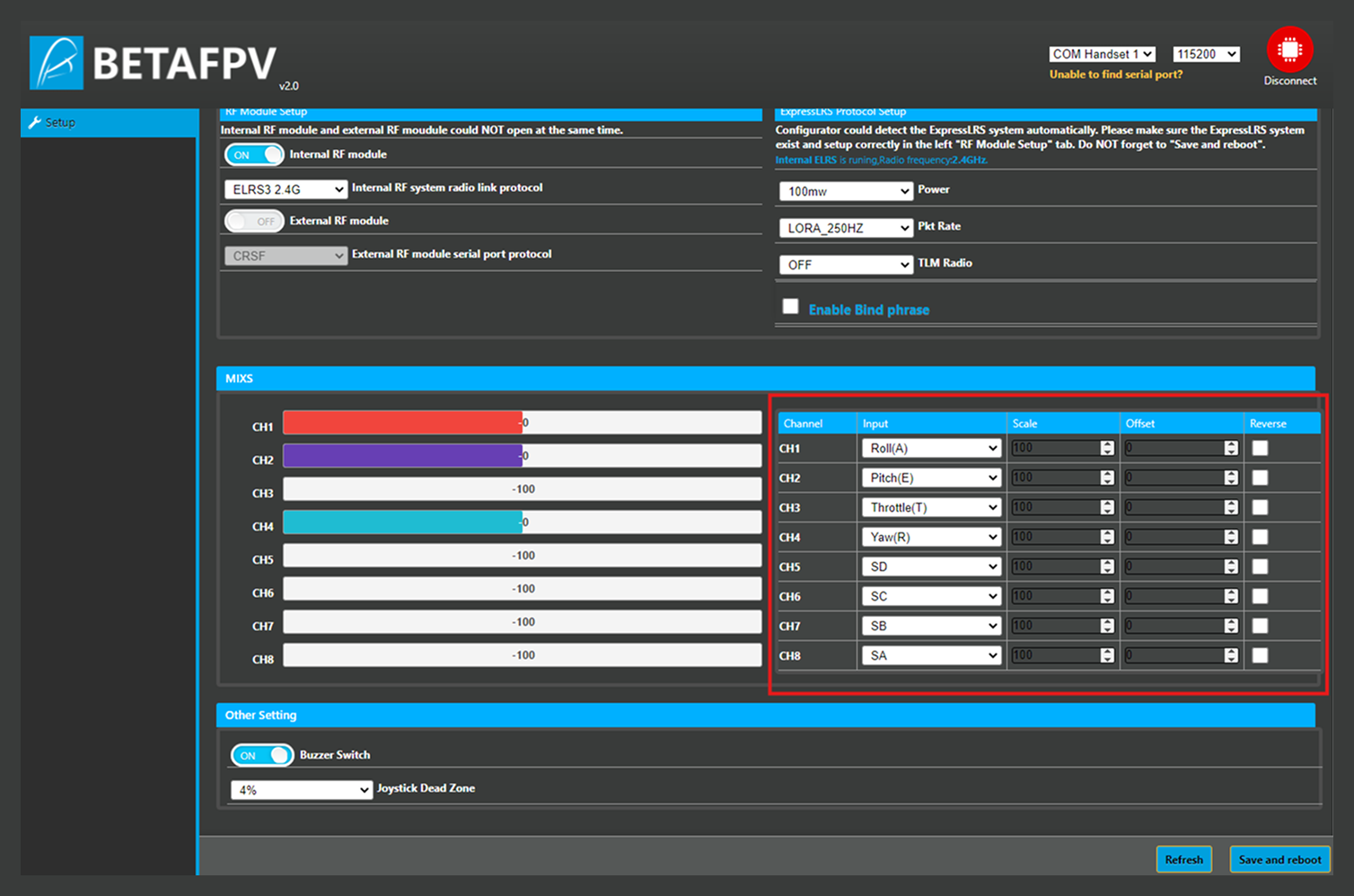

4. В разделе MIXS настройте каналы следующим образом:

• CH1 → Roll(A)
• CH2 → Pitch(E)
• CH3 → Throttle(T)
• CH4 → Yaw(R)

• CH5 → SD
• CH6 → SC
• CH7 → SB
• CH8 → SA

5. Нажмите Save and reboot. После перезагрузки убедитесь, что настройки были сохранены и отключите аппаратуру от ПК. Настройка завершена!

Настройка ELRS-приёмника

Приёмник Мини 2 требует предварительной настройки. Выполните следующую инструкцию для его корректной работы.

Не включая аппаратуру РУ включите Пионер Мини 2

Подождите 60 секунд. Приёмник перейдёт в WiFi-режим, о чём сообщит быстрым миганием светодиода.

С доступного устройства подключитесь к сети Wi-Fi c названием ExpressLRS RX и паролем expresslrs

Если WEB-интерфейс приёмника не откроется самостоятельнго - запустите браузер и введите в аддресную строку: 10.0.0.1

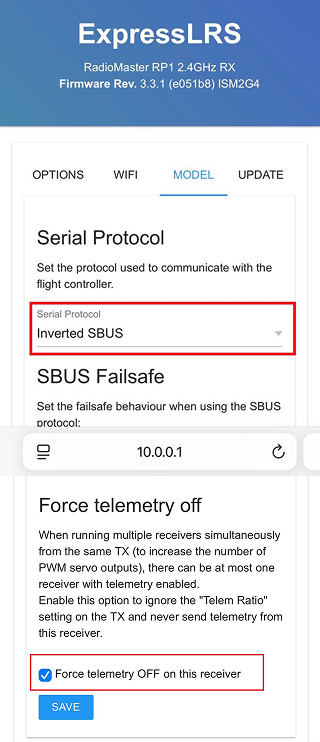

На открывшейся странице перейдите во вкладку Model. В разделе «Serial Protocol» выберите протокол Inverted SBUS. В разделе «Force telemetry off» выключите телеметрию установив галочку в чекбоксе Force telemetry OFF on this receiver.

Нажмите кнопку Save для сохранения ранее выбранных настроек.

Привязка к приёмнику Мини 2

Привязка аппаратуры РУ к Мини 2 происходит последовательным переводом устройств в режим сопряжения. Выполните следующие шаги для осуществления привязки.

1. Включите Мини 2 и дождитесь его полной загрузки.

2. Включите радиоаппаратуру и дождитесь полной загрузки системы. Светодиодное кольцо у кнопки включения будет гореть синим цветом.

3. Нажмите кнопку BIND на задней панели чтобы ввести аппаратуру в режим привязки. Светодиодное кольцо будет быстро мигать красным цветом.

4. Пока аппаратура РУ находится в режиме привязки - коротким тройным нажатием кнопки включения переведите приёмник Мини 2 в режим привязки.

Подсказка

Через 5 секунд аппаратура РУ выйдет из режима привязки - светодиодное кольцо станет гореть синим. Если привязка не удалась, повторите все шаги сопряжения.
